主要部件與蒸發器相同。作為熱氣體使用的冷卻劑進入換熱器左上角后，開始在管道表面冷凝，直到完全冷凝，然后略過冷。這個過程稱為“自由冷凝”。
在冷凝圖中，淺藍色和深藍色箭頭表示鹽水接頭的位置。冷卻劑在相反的管道中以相反的方向流動并被冷卻。淺紅色和深紅色箭頭表示冷卻劑連接的位置。
清潔方案:用原位清洗溶液的流量,或清洗流量允許原位清洗噴嘴直徑(允許流量通過噴嘴直徑2英寸的260,和允許流量通過噴嘴直徑1英寸67)。如果能在污染前按照定期清洗計劃進行現場清洗，清洗效果會很好。用局部清洗液清洗后，用清水沖洗。
如果換熱器工作溫度在100℃以上，管道連接應設有熱應力膨脹吸收補償裝置。特殊情況允許設備傾斜，但需要進行固定。如果廢水作為冷卻介質或廢水的余熱回收或介質包含粒狀固體,一個適當?shù)念愋偷淖詣?dòng)排放過濾器或decontaminator應安裝在上游的入口端換熱器避免阻塞板式換熱器。當介質的可能壓力大于設備的高壓時，應在設備進口處安裝減壓閥和安全閥。

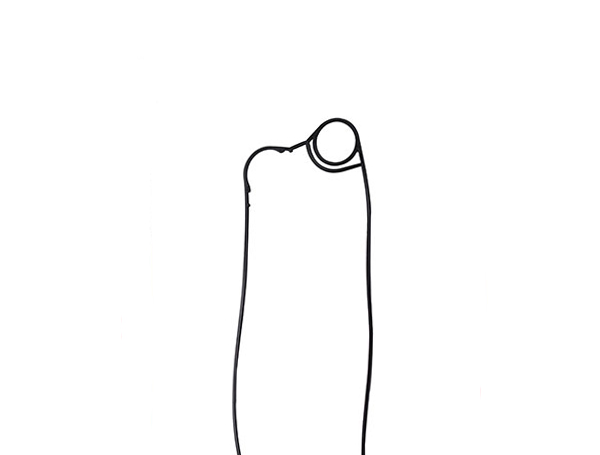

在安裝板式換熱器之前，首先要仔細閱讀設備的工藝介紹、裝配圖和操作手冊。下一步是檢查設備的板材和墊片中介質的耐腐蝕性。下一步是根據廠家給出的安裝圖紙完成板式換熱器安裝所需的部件。把設備的板片上的墊片槽擦干凈之后就是涂抹粘接劑。下面就是可以安裝裝配圖紙來進行對板式換熱器進行安裝了。
